Zr. Ms. Pelikaan
De Zr. Ms. Pelikaan van de Koninklijke Marine is een ondersteuningsvaartuig gestationeerd in het Caribisch gebied en wordt voornamelijk gebruikt voor humanitaire hulp in de regio. Gezien haar leeftijd werd het tijd voor een midlife update.
Midlife update
Het schip zou het middelpunt van de beoogde levensduur bereiken, daarom werd er een midlife upgrade programma gepland welke in Nederland plaats zal vinden. Vanwege de aard van de inzet in het Caribisch gebied zal het vaartuig slechts voor een korte periode beschikbaar zijn waarna het wederom zal moeten terugkeren.
Scheepsonderzoek
Saltwater begon met een onderzoeksfase van het engineersproces, het werk bestond voornamelijk uit het omzetten van de verzoeken en wensen van de marine naar werkbare en acceptabele voorstel engineeringstekeningen. Om de kwaliteit van het engineeringswerk te waarborgen, reisden twee engineers naar Curaçao om de situatie ter plaatse te beoordelen en de voorstellen te bespreken met de gebruikers die op het schip gestationeerd zijn. De besprekingen met de bemanning en andere betrokken partijen gaven de engineers goede inzichten in hun wensen, waardoor ze de voorstellen zo konden verfijnen dat deze aan de behoeften voldeden.
Bezienswaardigheden Curaçao
De twee engineers die naar Curaçao reisden, maakten van de gelegenheid gebruik om te ontspannen op de lokale stranden, het eiland te verkennen en te genieten van alles wat het eiland te bieden heeft.
Hellingproef
Vanwege de veranderingen die tijdens de midlife upgrade zullen plaatsvinden, is het belangrijk om de status van de stabiliteit van het schip, het zwaartepunt en het ledig gewicht te bepalen. Tijdens de upgrade zal er veel gewicht worden toegevoegd en verwijderd. Saltwater heeft de eerste hellingproef uitgevoerd om het ledig gewicht en zwaartepunt te bepalen voorafgaand aan de conversie. Na de midlife upgrade is er wederom een hellingproef uitgevoerd. De waarden van de laatste hellingproef zullen resulteren in de nieuwe stabiliteit, ledig gewicht en zwaartepunt.
Aanpassingen
Tijdens de midlife upgrade zal het schip verschillende soorten structurele aanpassingen ondergaan en nieuwe operationele apparatuur krijgen. Enkele kleine veranderingen in het interieur zullen worden doorgevoerd zodat de bemanning een aparte leefruimte aan boord heeft en het schip genderneutraal wordt.
Enkele andere voorbeelden van deze aanpassingen zijn:
- De engineering van een nieuwe fundatie voor een watertransportpomp
- Een nieuwe trappenhuis tussen het dekhuis en het ruim
- Plaatsing van een 500-liter buffertank
- Creëren van nieuwe ruimtes in de accommodatie voor de bemanning en bezoekers
- Plaatsing van een nieuwe dekkraan
Dekkraan
Een van de meest uitdagende taken was de integratie van de nieuwe dekkraan die aan boord van het schip geplaatst moest worden. De nieuwe FRISCs die aan boord opgeslagen moesten worden zijn groter dan de eerdere modellen. Daarom is een nieuwe kraan nodig met een grotere capaciteit en een groter bereik. Om de FRISCs veilig aan boord te begeleiden waren enkele structurele veranderingen nodig, zoals het verplaatsen van de reddingsvlotten. Verder waren er ook aanpassingen aan de romp, het voorzien van de reling van bumpers en het plaatsen van extra dek sjorringen voor de zeevastheid van de lading. FEM-analyses zijn uitgevoerd om de krachten te controleren die zullen optreden in de kraanfundatie, het dekhuis en de omliggende constructie om de structurele sterkte van het schip te waarborgen. Saltwater heeft de productie-, sloop- en assemblagetekeningen voor alle bovengenoemde aanpassingen geleverd. Waar vereist is ook een FEM-analyse gemaakt.
Documenbeheer en As Built
Tijdens de midlife upgrade verzorgde Saltwater tevens het documentbeheer. Alle noodzakelijke items zijn goedgekeurd door Lloyds Register. Samen met de nieuwe tekeningen zijn alle bestaande documenten bijgewerkt volgens de aanpassingen die tijdens de upgrade zijn uitgevoerd. Saltwater heeft een As Built controle uitgevoerd. Meerdere engineers zijn aan boord geweest om mogelijke verschillen tussen de tekeningen en de gebouwde onderdelen te vinden.
Eindfase van de Zr. Ms. Pelikaan

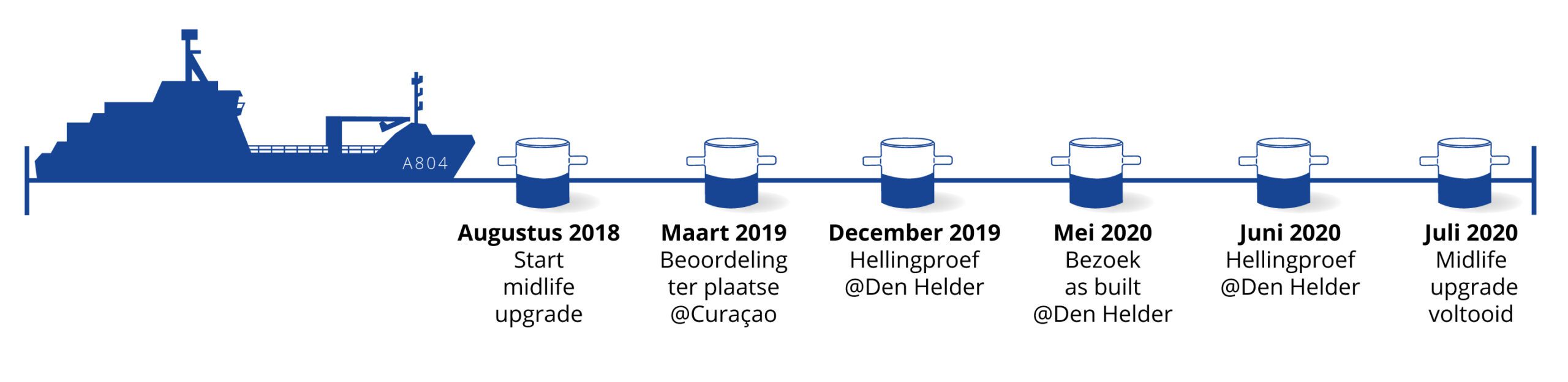

Na een tweejarig proces van zorgvuldige planning en uitvoering is de midlife upgrade afgerond. Gedurende deze periode heeft Saltwater inkoopondersteuning, voorstel engineering, detail engineering, stabiliteitsberekeningen en documentbeheer geleverd. Tevens is de dekkraan getest voor definitief gebruik. Na een succesvolle proefvaart en training kunnen de Marine en de bemanning van de Zr. Ms. Pelikaan gebruik maken van de nieuwe apparatuur aan boord.
Projectinformatie
Specificaties
Werkzaamheden:
- Scheepsonderzoek
- Hellingproef & stabiliteitsboek
- Engineering voor de midlife upgrade
- Documentbeheer
- As Built onderzoek
Taken:
- Inspectie van het schip om de huidige staat te beoordelen
- Verifiëren van de voorstel engineering aan boord
- Verstrekken van adequate technische adviezen
- Leveren van productietekeningen
- Leveren van slooptekeningen
- FEM analyse om de structurele integriteit te controleren
- Deksterkte berekeningen
